発電所設備詳細仕様 (2018年10月9日更新)

  [設備情報]
  設備名称  エコロジア第一太陽光発電所
  設備の所在地  〒299-0232千葉県袖ケ浦市永地1035-1、-2
  発電設備区分 太陽光発電設備(10kW以上)
  発電出力 49.5kW
  系統連系開始年月日  2014年10月15日

  [架台]
  メーカー  株式会社Looop
  型式 XR0008 4段×4列 20° 3基、 4段×8列 20° 6基
  種類 組立式アルミ架台、単管パイプ(Φ60)地中埋設基礎
  コールタールフリー変性エポキシ樹脂塗料「エポタールBOエコ速乾型」を単管パイプに塗布

  [太陽電池]
  メーカー  株式会社Looop
  製造者  HareonSolar
  型式 LP-250P-60H (4バスバー/60セル)
  結晶種類 多結晶シリコン
  モジュール最大出力 250Wp(標準試験条件(STC)における性能特性) (温度係数:-0.44%/℃)
  モジュール最適動作電圧 30.5V(同上)
  モジュール最適動作電流 8.21A(同上)
  モジュール開放電圧 37.2V(同上)(温度係数:-0.32%/℃)
  モジュール短絡電流 8.83A(同上)
  モジュール変換効率 15.37%(同上)
  動作温度 -40℃〜+85℃
  外形寸法 1640×992×40mm
  重量 19.0kg
  接続方法 1アレイ5ストリング(10直3並列+9直2並列)×4アレイ
  1アレイ5ストリング(10直2並列+9直3並列)×1アレイ
  システム最大出力 59.75kW(系統連系用 モジュール総計239枚)
  250W独立系太陽光発電システム(モジュール1枚)

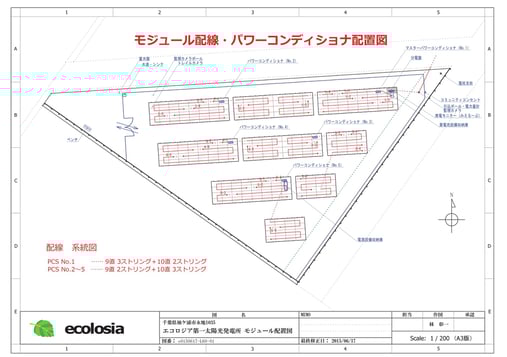

  [太陽電池ストリング構成表]
  パワコン No1
   ストリング1  9直列
   ストリング2  10直列
   ストリング3  10直列
   ストリング4   9直列
   ストリング5   9直列
  パワコン No2
   ストリング6   9直列
   ストリング7   9直列
   ストリング8  10直列
   ストリング9  10直列
   ストリング10 10直列
  パワコン No3
   ストリング11 10直列
   ストリング12  9直列
   ストリング13  9直列
   ストリング14 10直列
   ストリング15 10直列
  パワコン No4
   ストリング16  9直列
   ストリング17  9直列
   ストリング18 10直列
   ストリング19 10直列
   ストリング20 10直列
  パワコン No5
   ストリング21 10直列
   ストリング22 10直列
   ストリング23 10直列
   ストリング24  9直列
   ストリング25  9直列
  ※ストリング1のうち1枚の太陽電池は独立系太陽光発電システムへ供用するため、本来10直列のところ9直列としている。


 [パワーコンディショナ]
メーカー  田淵電機株式会社
製造者  田淵電子工業株式会社
型式 EPU-B-T99P-SB
JET認証登録番号 P-0216
入力(DC)
最大入力電力 2170W(ストリングあたり)
最大入力電圧 570V
入力動作電圧範囲/定格入力電圧 150-550V/250V
最小入力電圧/起動電圧 150V
ストリング数(MPPT入力数) 5
最大入力電流(ストリングあたり) 10.3A
出力(AC:連系運転時)
相数 三相3線式(三相4線式にも対応可)
変換方式 電圧型電流制御方式
定格出力 ※1※2 9900W
公称出力電圧 202V
公称出力電圧範囲 182-222V
定格出力周波数/定格出力電圧 50Hz,60Hz/202V
定格最大出力電流 28.5A
定格時力率 0.95以上
出力電流ひずみ率 総合5%以下、各次3%以下
出力(AC:自立運転時)
電気方式 単相3線式
変換方式 電圧型電圧制御方式
最大出力 2.0kVA×2
出力電圧 202V/101V
保護
単独運転検出:受動的方式 電圧位相跳躍方式
単独運転検出:能動的方式 同期高調波注入方式
効率
最大効率 ※3 93.50%
基本データ
外形寸法(W/H/D) 735.2/563.1/242.2mm
質量 50kg
設置場所 屋外
使用環境温度範囲 -20℃~+45℃(40℃以上で出力抑制)
騒音(定格) ※4 51dB以下
待機電力(夜間) 30W以下
絶縁方式 高周波絶縁トランス方式
冷却方法 冷却ファンによる強制空冷
防水防塵保護等級(JIS) IP55相当
※1 全てのストリングを使用した場合の値 ※2 力率1.0運転時 ※3 JIS C 8961にて規定される条件下においての効率
※4 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、 JIS C 1509-1のA特性で騒音を測定。


[分電盤]
メーカー  株式会社Looop (河村電器産業株式会社)
型式 屋外露出 ボックスPO8350-20
種類 三相3線式 5回路
定格電圧 210V
定格電流 200A
定格短時間帯電流 22kA
配線用遮断器(MCB) 寺崎 E250-SF 3P200A ×1個
3P 3E 225AF 200AT 690VAC
配線用遮断器(MCB) 三菱 NV63-SV(3P50A-AL)×1個
3P 3E 50AF 50AT 600VAC AL付
漏電遮断器(ELB) 三菱NV63-SV(3P50A-1・2・5)×5個
3P 3E 50AF 50AT 100mA 80~484VAC
アレスタ(SPD) 音羽LT-332S ×1個 3Φ3W 220VAC 劣化接点出力端子付
端子台(TB) 東洋技研 PTL-30-6P ×1個 6P 30A 600V 3.5sq
[太陽光発電遠隔監視装置]
メーカー  株式会社Looop(大和通信株式会社)
型式 DMSTD-002L
M2Mデバイス Bishop ALFARK-3000X(株式会社アルフ)
OS/Linux・docomo3G通信対応

[監視カメラ装置1(録画モニタリング)]
メーカー  Ltl Acorn
型式 トレイルカメラ グロータイプ(Ltl-6210MC 850NM)
主な仕様 LED主波長850nm(可視波長域含有)赤外線照射タイプ
夜間撮影時にLED赤外線ライトが、ほんのり赤く点灯。
赤外線照射到達距離:25m(ノーグロータイプの約2倍)
・単三アルカリ乾電池12本・SDカード(16GB)付
・シーモスイメージセンサー(CMOS)方式 昼はカラー、夜はモノクロ撮影
・ビデオ映像は最大1,440×1,080ピクセルの高品質映像、静止画像は最大1,200万画素
・動画撮影時間、画素数(静止画・動画)、写真撮影枚数など設定が可能
・120°の範囲をカバーする高感度赤外線動作センサー(RIP)を搭載
・センサー感知距離25m 赤外線動作センサーが感知後0.8秒で自動撮影開始
・防滴・防塵仕様(IP54)
・気温-30℃から70℃まで適用 ビデオ撮影時に音声も同時に録音
・日時、シリアル番号、気温、月の満ち欠け スタンプ機能あり
W88mm H144mm D72mm(突起部実測)、本体重量246g【530g
(SDカード・電池12本含む)】



  [監視カメラ装置2(リアルタイムモニタリング)]
  ネットワークカメラ1
  メーカー  新鋭株式会社
  型式 SC-831NHB(2015.06.22以後の生産ロット)
  カメラ部仕様 映像素子 130万画素CMOSセンサー
  レンズ 3.6mm@F1.4 昼用/夜用
  画角 79.9~82度
  撮影距離 20cm 〜 ∞
  赤外線LED 赤外線 LED36個 到達距離20m
  最低被写体照度 LEDオフ時:1.5 Lux
  LEDオン時:0 Lux (距離20m)
  CMOS機能 自動ホワイトバランス、自動ゲインコントロール、自動露出、自動明るさ
  映像 解像度 1280×960(960P)、1280×720(720P)、
  640×360(VGA)、320×180(QVGA)
  動画品質設定 動き優先、標準画質、最高画質
  フレームレート 30フレーム/秒
  映像圧縮方式(動画) H.264
  画像圧縮方式(静止画) JPEG
  音声圧縮方式 G.711
  上下反転機能 上下/左右反転
  録画方式 手動録画、定時録画、警報録画
  動作範囲 パン/チルト 非対応
  音声 外部マイク入力 対応
  外部スピーカー出力 対応
  警報 画像送出機能 Eメール/ 専用のアプリに情報送信、写真、動画保存などが可能、microSDメモリーカード
  アラーム 動体検知、スケジュール、Eメール警報
  ネットワーク Wi-Fi無線LAN Wi-Fi,IEEE802.11b/g/n
  セキュリティ WEP(64bit/128bit)
  WPA(2)-PSK(WPA personal)(TKIP/AES)
  有線LAN LAN端子(10/100Mbps RJ-45)
  自動(DHCPサーバによる割当て)
  P2P機能 あり(無料遠隔監視)
  ダイナミックDNS メーカー有料提供
  その他 対応スマートフォン iPhone/iPad(iOS5.1.1以降)/Android(2.3以降)/Windows XP以降(Surfaceを除く)
  タブレット/パソコン
  対応ブラウザ Internet Explorer (WindowsXP/Vista/7/8/10)
  外形寸法 SC-831NH1 Φ69mm×189mm ( アンテナ部除く)
  SC-831NHB/W Φ67mm×160mm ( アンテナ部除く)
  重量 約370g (本体のみ)
  動作時環境温度 -10〜60℃
  電源 DC 12V/1A(付属ACアダプタより給電)
  取得承認規格 CE、FCC、TELEC(R204-520193)、
  VCCI(Class B)、PSE(付属ACアダプタ)
  同梱物 SC-831NH(本製品)、ACアダプタ、アンテナ、
  ネジ・ビス、六角レンチ
  オプション Micro SDカード32GB内蔵、LAN+電源延長10m
  microSDカード
スロット仕様
対応容量 4、8、16、32GB
  対応ファイルシステム FAT32
  動画保存時間

最高画質(1280x960)
約9MB/分、  約29時間/16GB、  約58時間/32GB
高画質(1280x720)
約8MB/分、  約33時間/16GB、  約66時間/32GB
標準画質( 680x480)
約4MB/分、  約66時間/16GB、約132時間/32GB
低画質(320x180)
約2MB/分、約132時間/16GB、約264時間/32GB


最高画質&高画質…フレームレート30、ビットレート4096
標準画質&低画質…フレームレート30、ビットレート768

  ネットワークカメラ2
  メーカー  新鋭株式会社
  型式 SC-831NH2W
  カメラ部仕様 映像素子 243万画素SONY対角1/2.8型CMOSセンサー
  有効画素数 1984(H)×1225(V) 約243万画素
  画素サイズ 2.8μm角単位画素
  フレームレート 40frame/s
  レンズ 3.6mm@F1.4 昼用/夜用
  画角 89.9~92度
  撮影距離 20cm 〜 ∞
  赤外線LED 赤外線 LED36個 到達距離20m
  最低被写体照度 LEDオフ時:1.5 Lux
  LEDオン時:0 Lux (距離20m)
  CMOS機能 自動ホワイトバランス、自動ゲインコントロール、自動露出、自動明るさ
  映像 解像度 1920×1080(FULL HD)、1280×960(960P)、
  1280×720(720P)、640×480(VGA)
  動画品質設定 動き優先、標準画質、最高画質
  フレームレート 30フレーム/秒
  ビットレート 160Kbps-8Mbps
  映像圧縮方式(動画) H.264
  画像圧縮方式(静止画) JPEG
  音声圧縮方式 G.711
  上下反転機能 上下/左右反転
  録画方式 手動録画、定時録画、警報録画
  動作範囲 パン/チルト 非対応
  音声 外部マイク入力 対応
  外部スピーカー出力 対応
  警報 画像送出機能 Eメール/ 専用のアプリに情報送信、写真、動画保存などが可能、microSDメモリーカード
  アラーム 動体検知、スケジュール、Eメール警報
  モバイルルータ―
  メーカー NECアクセステクニカ株式会社
  型式 Aterm MR04LN 【OCN モバイル ONE マイクロSIM付きセット】
  クレドール付属 LTE対応 SIMフリーモバイルルーター
  通信方式 WAN LTE:下り最大150Mbps、上り最大50Mbps
  無線LAN IEEE802.11a/ac/b/g/n
  通信速度 Xiエリア 受信時最大150Mbps/送信時最大50Mbps
  FOMAエリア 受信時最大14.4Mbps/送信時最大5.7Mbps
  動作連続時間 一般通信時 Wi-Fiテザリング時 約12時間、
  Bluetoothテザリング時 約24時間
  休止状態時 約250時間
  ウェイティング時 約30時間
  サイズ 約64mm(W)×111mm(D)×11mm(H) ※:突起部除く
  質量 約105g(本体のみ) ※ACアダプタ除く
  電源 (消費電力) 最大通信時 約5.5W
  スイッチングハブ
  メーカー 株式会社バッファロー
  型式 LSW4-TX-5EPL/WH
  準拠規格 IEEE802.3u (100BASE-TX)、IEEE802.3 (10BASE-T)
  データ転送速度 148810pps(100BASE-TX)、14881pps(10BASE-T)
  コネクター形状 RJ-45型8極コネクター(非シールドタイプ)
  ポート数 5ポート
  伝送距離 最大100m
  スイッチング・ファブリック 1.0Gbps
  電源 100V 50/60H
  最大消費電力 1.3W
  外形寸法 (幅×奥行×高さ):104×85×26mm※本体のみ(突起部除く)
  質量 95g※本体のみ
  動作環境 温度0~40℃、湿度10~85%※結露なきこと
  プラボックス
  メーカー 日東工業株式会社
  型式 OPK16-353A
  設置場所 屋外
  IP規格 IP44
  材質 AAS樹脂
  色彩 Nホワイトグレー色(N8.5)
  寸法 mm (横x縦x深さ):350x300x160
  基板寸法 mm (横x縦):290x210
  有効フカサ mm 132
  製品質量 kg 2.2



  [蓄電池設備(2.4kWh)]
  キャビネット  TMS-150
(タカヤマ物置)
【サイズ】
  幅1510×奥行き500×高さ1015(mm)
  内寸:幅1497×奥行き370×高さ960(mm)
  【重量】44kg
  【材質スチール
  【付属品】鍵付、全面棚(幅いっぱいサイズの棚板)1枚
  CH805
(カインズ)
【サイズ】
  屋根寸法:(約)間口800×奥行500×高さ900mm
  内寸:(約)間口780×奥行370×高さ850mm
  【坪数】 (約)0.12坪
  【耐荷重】棚板耐荷重:(約)30kg
  床板耐荷重:(約)30kg
  【付属品】 棚板1枚付、カギ付
  チャージコントローラ Tracer-2210RN(20A)+リモートメーター MT-5
  メーカー EPsolar
  システム電圧 12/24V(自動認識)
  最大電流 20A
  最大入力電力  12V system 260W ,24V system 520W
  充電方式 MPPT
  バッテリ最大電圧 32V
  最大入力電圧 100VDC
  充電
(密閉式の場合)
高電圧遮断    16V
充電限界電圧   15.5V
再接続電圧    15V
均等充電電圧   14.6V
ブースト充電電圧 14.4V
フロート充電電圧 13.8V
低電圧警告           12V
低電圧遮断    11.1V
放電限界電圧        10.8V
  自己消費電力 <10mA(24V)
  充電回路の電圧降下 ≤0.26V
  放電回路の電圧降下 ≤0.15V
  作動温度範囲 -35~+55℃
  作動湿度範囲 ≤95%
  寸法 169 x 118 x 83mm
  重量 0.95kg
  備考 MT-5:動作電流/ 液晶バックライトと指示LEDがオフ時 <15mA
  作動温度範囲/ -10~+40℃
  通信端子/ RJ45(8ピン)
  2mの接続ケーブルが付属
  鉛蓄電池 新神戸電機 HC100-12 (2個 並列12V運用)、制御弁式
  新品の80%以上の容量を保証された再生品。以下には新品の規格値を記載
  電圧 12V
  容量 100Ah (定格5HR 20A放電終止電圧10.2V)
  110Ah (10HR、10A放電終止電圧10.8V)
  推奨充電方法 (1)    定電圧充電方式電圧:2.40±0.05V/セル電流制限:最大0.3CA充電量:107±3%電圧温度補正:係数 -5mV/℃/セル
  (2)    多段定電流充電電流:最大電流:0.3CA以下 最終段は、0.03CA以下充電電流の切替点:2.40±0.05V/セル {最終段は、0.03CA以下(または定電圧)} 充電量:107±3%電圧温度補正:係数 -5mV/℃/セル
  寸法 L494mm × W163mm × H225mm
  重量 46.0kg
  サイクル寿命 寿命特性以下に示す方法で寿命試験を行った時の寿命回数は500回。
  a)周囲温度:25±2℃
  b)放電条件:放電電流0.2A、70Ah放電(DOD70%)
  c)充電条件:多段定電流充電(充電量は、放電量の107%)
  d)休止条件:充電後の休止1時間
  e)寿命判定:放電時の末期電圧が1.7V/セルに達した時点
  ただし、充電または放電の条件が上記と異なる場合、伝を複数個で使用する場合は寿命が短くなることがある。
  その他 正極板、負極板、隔離板、電槽、蓋、電解液等から構成され、正極端子と負極端子を備えたもの。密閉構造は、正極板から発生する酸素ガスを負極表面で吸収することにより、補水を必要としない機能を有する。端子は黄銅製M10ナットインサート。
  インバーター1 (I)LP-12V500W50H (常時給電用)
  メーカー 株式会社Looop
  出力 500W (サージ電力1000W)
  定格入力電圧 12Vdc
  定格出力電圧 100Vac
  周波数(SW切換) 50Hz
  出力波形 正弦波
  入力電圧範囲 正常(復帰):11.7~12.3V 警告表示(LUP): 10.7~11.3V 自動停止: 10.2~10.8V
  過電圧 15.5±0.5V
  保護回路 過負荷,回路短絡,逆接続(ヒューズ),入力低電圧,入力高電圧,過温度
  動作温度範囲 0~40℃
  寸法 230×140×75(mm)
  重量 2.0kg
  インバーター2 DENRYO SK120-112 (バックアップ用)
  メーカー 株式会社 電菱
  連続出力 120W
  最大出力(3分間) 132W
  サージ電力  240W
  定格入力電圧 12Vdc
  定格出力電圧 100Vac ±5%
  周波数(SW切換) 50/60Hz±0.05%
  出力波形 正弦波(歪率3%以下)
  効率(全負荷) 89%
  入力電圧範囲 10.5~15Vdc
  エラー表示 赤色LED
  保護回路 過負荷,回路短絡,逆接続(ヒューズ),入力低電圧,入力高電圧,過温度
  安全規格 Meet UL458
  EMC規格 FCC Class A
  動作温度範囲 0~40℃
  保存温度範囲 -30~70℃
  冷却 対流冷却
  寸法 208×147× 60(mm)
  重量 1.5kg
  電源切替器 NV-Q4500W-12V-2(バッテリー電圧検知型商用電源自動切替機)
  入力 商用電源AC110V/インバーター側電源DC12V
  最大入力 4500W(20A)
  出力 100VAC 50Hz
  バッテリー遮断電圧 DC11V±0.3V
  バッテリー復帰電圧 DC14V±0.3V
  転送時間 <10m
  寸法 165×130×65mm
  備考 優先電源はインバーター側のみ、商用電源優先切替は不能。
  変圧器 MRJ201GU
  メーカー 株式会社 べステックグループ
  入力電圧・周波数 90~240VAC、50/60Hz
  出力電圧・周波数 100VAC、55Hz
  定格出力 200W
  最大出力 230W
  USB給電 DC5V/4.2A(5±0.25V/最大6.0A)
  寸法 L158×W80×H37mm
  コード長 150cm
  本体重量 約290g
  備考 ACコンセント 3口
  USBポート 1A 2口、2.1A 2口
  付属品:コード(EUプラグ)×1、UKプラグ×1、AUプラグ×1
  延長電源ケーブル ハタヤ 防雨サンデーレインボーリール SS-30 30M



[フェンス]
メーカー  株式会社キャムズ
型式 WMフェンス WMS1500BL(H1550*W2200)  50枚
Yポスト L2550mm  50本

(コールタールフリー変性エポキシ樹脂塗料「エポタールBOエコ速乾型」を

単管パイプに塗布)

WMゲート  標準門扉  両開き H1500*W3000 1セット
WMフック フェンス固定具 L43mmボルトM8付属
支柱結束ステンレスバンドL360mm&L200mm
[植栽]
キンモクセイ  50株
オオムラサキツツジ 44株
サツキツツジ 43株
アベリア ホープレイズ2株、カレイドスコープ4株、サンシャインデイドリーム4株、
ベラドナ48株
ジンチョウゲ 2株
ヒメイワダレソウ 10株
ヒメシャラ 1株
ヤマボウシ 1株
アンズ 1株
ブルーベリー 2株
イチジク 1株
